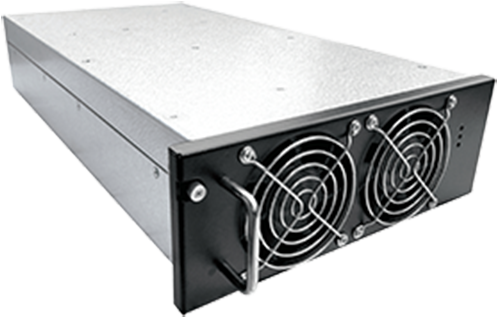

我公司研发生产的 BCM15K-500/750RM系列交直流变换模块是一款高效率、高功率密度的AC-DC充电模块，具备完善的输入过欠压保护、输出反接保护、输出过压、输出过流、短路保护、过温保护等特性。
★市场保有量超过5万台，最长的运行超过7年。
★最高工作效率超过96.4%。
★高效PFC回路输入功率因素≥0.99；谐波＜3%。
★单模块功率15kW、20kW（L：460mm*H：244mm*D：88mm）。
★-40℃~65℃可以开机；-30℃~50℃可满负荷全性能运行。
★保护功能齐全：输入过流保护、输入过压保护、输入过压恢复、输入欠压保护点、输入欠压恢复点、过温保护、输出过压保护、输出短路保护、电池反灌保护。
产品型号
BCM15K-500RM
BCM15K-750RM
输入特性
工作电压
323Vac~437Vac
效率
45-65Hz，额定值50/60Hz
输入电流
≤22.5A
功率因数
≥0.99满载；半载以上大于0.98
THD
＜3%
输出特性
额定输出电压
500Vdc 750Vdc
额定输出电流
30A 20A
输出功率
15KW
输出电压范围
200-500Vdc 300-750Vdc
稳压精度
≤±0.5%
稳流精度
≤±1%（负载电流在20%-100%内）
输出电压误差
输出电流误差
≤±0.1A,负载电流小于10A
≤±1%,负载电流大于等于10A
温度系数
≤±0.02%参考值为﹢20°C
均流不平衡度
≤±5%（*额定电流）负载20-100%
开机过冲幅度
≤±3%
工作效率
≥96.4%
软启动时间
3-8s
待机功耗
≤14W
输出限流功能
有
通讯总线协议
CAN
输出纹波
纹波电压峰值系数＜1%
保护特性
输入欠压保护
<323Vac（线电压）
输入过压保护
>437Vac（线电压）
输出过压保护点
530V(±5V) 775V(±5V)
输出限流保护
最大限流为33A（±1A） 最大限流为22.5A（±1A）
限流点可调，限流点可调范围 限流点可调，限流点可调范围
10%-110%*额定电流 10%-110%*额定电流
输出短路保护
具备
过温保护
环境温度大于70°C关机保护
温度恢复正常后，自动启机
EMC/防雷特性
EMC
EN55022
EN55024
EN61000-3-2
EN61000-3-3
防雷保护
±5kA
可靠性特性
MTBF
10万小时
音响噪音
噪音
≤60dB（T=25°C,380V输入）
