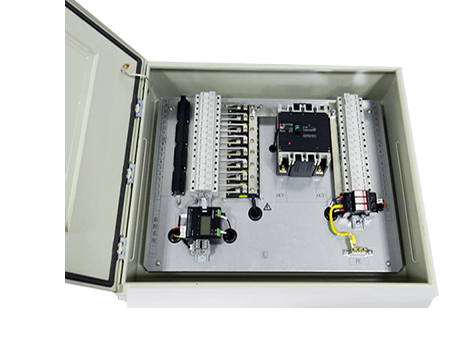

16路直流防雷汇流箱HF-DCB1000-16W

★1IP65防护等级，箱体温度监测 ★光伏专用防雷器、熔断器、断路器 ★高性能电压/电流传感器、测量精度高 ★保险丝、断路器、防雷器状态实时监测 ★光伏组串故障报警、熔断器断开报警 ★RS485通讯接口，Modbus-RTU通讯协议 ★选配防反二极管，对每路光伏串列进行保护、无线模块，断路器远程超控器

特点优势

★防水等级为IP65，满足室内外安装要求。

★冷板喷塑、不锈钢、HIBOX多种箱体供客户选择，HIBOX箱体安全防爆，轻便绝缘，透明箱盖，更易于检查维护。

★可根据客户要求配备国内外知名品牌光伏专用断路器、光伏专用熔断器、光伏专用防雷器等，耐压DC1kV，额定电流可选择。

★测量单元采用高精度霍尔传感器，隔离测量最大32路输入。

★从光伏阵列直接取电，可接受200~1000VDC的宽范围输入电压，无需外部电源。

★耗电量极低（<100W）。

★具有RS485通讯接口，使用Modbus-RTU通讯协议。

技术参数

★1000V直流汇流箱规格参数

设备输入路数	8/12/16（具体路数可根据客户要求定制）
熔丝额定电流	15A
工作电压范围	DC200V-DC1000V
工作温度范围	-25 ～ +65℃
工作湿度范围	0-95%，无冷凝
设备工作海拔	3000m（海拔高于3000m，相关元器件按照GB/T3895.2规定降额使用）
工作通讯方式	RS485/Modbus-RTU通讯协议
产品型号	支路数量	是否配备防二极管	*尺寸（宽高深）*	重量(kg)
HF-DCB1000-08W	8	无	720×514×200mm	26kg
HF-DCB1000-12W	12	无	720×514×200mm	35kg
HF-DCB1000-16W	16	无	720×514×200mm	35kg
HF-DCB1000-08DW	8	有	720×640×240mm	32kg
HF-DCB1000-12DW	12	有	720×640×240mm	40kg
HF-DCB1000-16DW	16	有	720×640×240mm	40kg

★1500V直流汇流箱规格参数

设备输入路数	8/12/16（具体路数可根据客户要求定制）
熔丝额定电流	15A
工作电压范围	DC400V-DC1500V
工作温度范围	-25 ～ +65℃
工作湿度范围	0-95%，无冷凝
设备工作海拔	3000m（海拔高于3000m，相关元器件按照GB/T3895.2规定降额使用）
工作通讯方式	RS485/Modbus-RTU通讯协议
